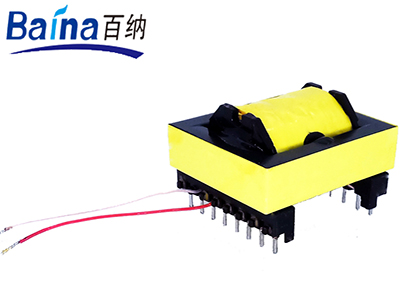

產品名稱：ER35
產品簡介：
一.EC3542高頻變壓器尺寸外觀圖（單位：mm）
|
品名 |
式別 |
樣式 |
長 |
寬 |
高 |
1邊PIN（PIN距） |
2邊PIN（PIN距） |
排距 |
PIN徑 |
||
|
EC/ER35-1 |
臥式 |
Ⅰ |
37.0 |
45.0 |
30.0 |
7 |
5.0 |
7 |
5.0 |
37.0 |
Φ1.0 |
|
EC/ER35-2 |
臥式 |
Ⅰ |
40.0 |
43.5 |
30.0 |
8 |
5.0 |
8 |
5.0 |
35.0 |
Φ1.0 |
|
EC/ER35-3 |
臥式 |
Ⅰ |
36.0 |
36.0 |
27.0 |
7 |
5.1 |
4 |
5.1/20.4 |
30.4 |
Φ0.8 |
|
EC/ER35-4 |
臥式 |
Ⅰ |
41.0 |
39.0 |
27.0 |
8 |
5.0 |
8 |
5.0 |
30.0 |
Φ1.0 |
|
EC/ER35-5 |
立式 |
Ⅱ |
37.0 |
29.5 |
45.0 |
6 |
5.0 |
6 |
5.0 |
22.5 |
Φ1.0 |
|
EC/ER35-6 |
立式 |
Ⅱ |
37.0 |
29.5 |
45.0 |
7 |
5.0 |
7 |
5.0 |
22.5 |
Φ1.0 |
|
EC/ER35-7 |
立式 |
Ⅱ |
41.0 |
31.0 |
45.0 |
8 |
5.0 |
8 |
5.0 |
22.5 |
Φ1.0 |
|
EC/ER35-8 |
立式 |
Ⅱ |
51.0 |
29.0 |
46.0 |
8 |
5.0 |
10 |
5.0 |
22.3 |
Φ0.6 |
|
EC/ER35-9 |
立式 |
Ⅱ |
41.0 |
29.0 |
33.0 |
15 |
2.5 |
15 |
2.5 |
22.5 |
Φ0.6 |
|
EC/ER35-10 |
立式 |
Ⅱ |
58.0 |
26.0 |
43.0 |
22 |
2.5 |
22 |
2.5 |
22.4 |
Φ0.6 |
|
EC/ER35-11 |
立式 |
Ⅱ |
39.0 |
29.0 |
42.0 |
14 |
2.5 |
14 |
2.5 |
22.3 |
Φ0.6 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EC35高頻變壓器。
二.EC35高頻變壓器性能
1.工作頻率：50kHz-500KHz
2.輸出功率：20 to 400 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三. EC35高頻變壓器的特點
EC35高頻變壓器具有繞制方便，價格適中，可靠性高的特點。EC/ER型變壓器是基本型的鐵氧體磁芯，它們被廣用于開關電源及和多種電子線路中，振蕩方式有全橋，半橋，單端式，諧振式，推挽式線路等，具有優良的材料特性，適用于典型的變壓器結構，EC/ER磁芯的圓柱型中心柱，使之繞線較為容易，并增大了繞組的截面積，可增大輸出功率，適用于各種開關電源變壓器和阻流線圈。
四.EC35高頻變壓器的應用
EC35高頻變壓器常應用于UPS電源變壓器、LED電源變壓器、通信電源變壓器，工業變頻器等。
五.EC35高頻變壓器價格
EC35高頻變壓器的價格區間一般在5.5-10.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，
以及是否要求過安規認證等。
